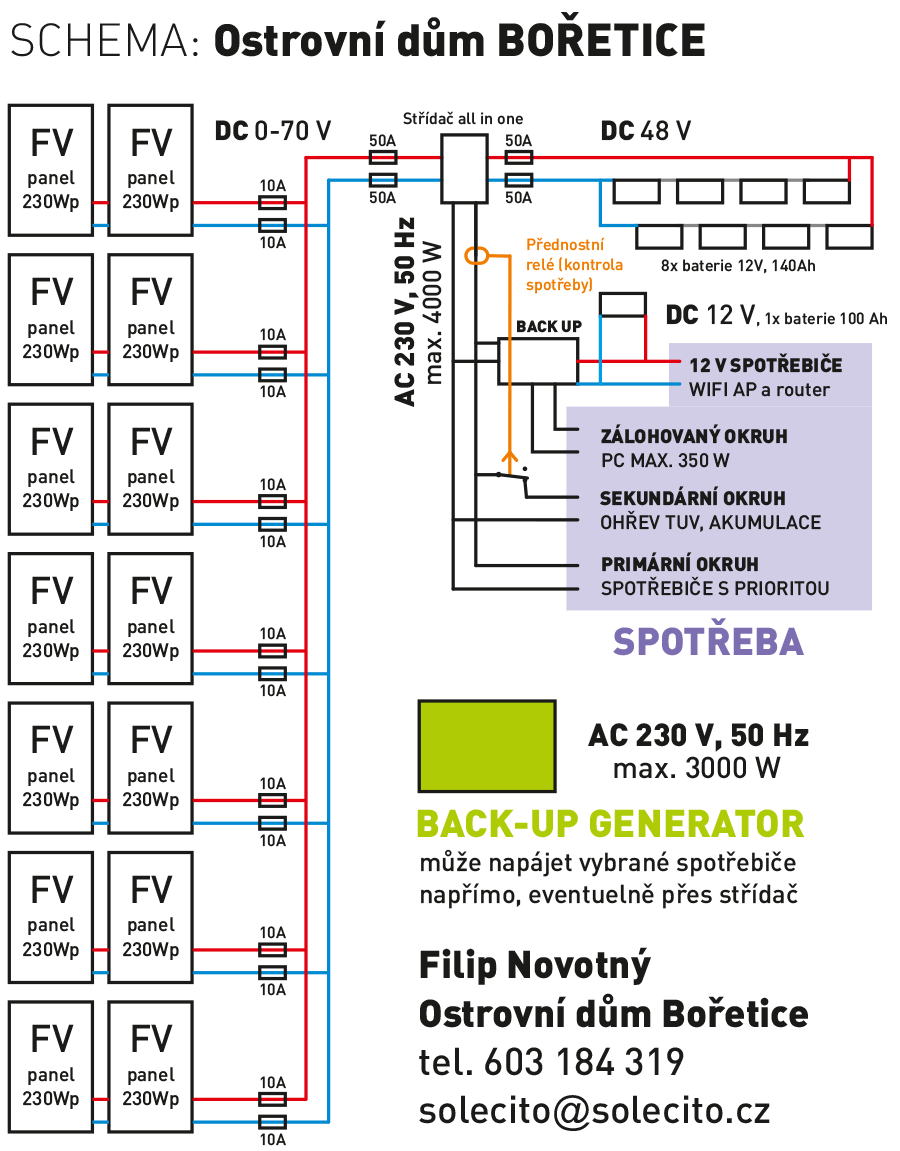

Rozhodl jsem se publikovat schema zapojení našeho ostrovního domu. Pro zjednodušení ve schematu nejsou klasické jističe a proudové chrániče (jistič s ochranou tam, kde hrozí únik do vody) na straně spotřeby, jinak je tam z komponent vše. Není zakresleno rovněž zapojení záložního zdroje, protože to je variabilní - záleží na plánované spotřebě: Pokud potřebuji více než 3000 W provozuji paraelně záložní zdroj a fotovoltaiku, v případě, že mi stačí limit 3000 W mohu zapojit generátor do střídače a část energie ukládat i do baterií. Jelikož nejsem připojen ani na vodovod, musím počítat i s domácí vodárnou (450 W), takže limit 3000 W je pro mne skutečně "na hraně". Plánek je pod článkem ke stažení i v PDF formátu.Schema ostrovního domu Bořetice

Attachments:
Download this file (Nase-FVE-schema_v3.pdf)Schema zapojení ostrovního domu (off-grid)[Schema zapojení ostrovního domu s fotovoltaickou elektrárnou 3 kWp (3000 W špičkový výkon), 4 kW střídačem a 3 kW záložním zdrojem.]Filip Novotny1370 kB
